tseco Posted October 23, 2015 Report Share Posted October 23, 2015 Ето обещаните снимки,къде обстойни къде не-ама докато се работи не се сещам много за снимането.Самата камера е за А6 4F но пасва и на Ц5-по къса е с 2мм и клемите за осветлението са за големи кабелни обувки а ве за малки каквито са на Ц5.Споменатите кабелни обувки.Пасва перфектно.През отвора за платфона на номера се пробива дупка, и то доста голяма за да се прокарат 2-та конектора за камерата, Захранване и видео сигнал. По фабричната инсталация. Трудна работа е прокарването през маншона. плюс и минус от задната светлина. Малко описание.ЗАХРАНВАНЕ.+ и – от задна светлина отиват към + и – на релето пин +85 и –86 също и + и – на камерата Към същите + и – на релето където е свързана задната светлина.СИГНАЛИ.след това видео сигналите + на АВ входа към пин 30 на релето+ на камерата към пин 87 на релето+ на цифровия тунер към пин 87а на релето който е постоянен и при подаване на ток от задната светлина прехвърля към пин 87 или камератаМИНУСИ СИГНАЛминусите на видео сигналите се връзват заедни-от АВ входа на камерата и цифровия тунер.АУДИОАудио сигнала си е директен към АВ входа за да прехвърля само видео а аудиото да си е активно.АВ входа вече всеки е разбрал как се подкарва.Още малко снимки. КАМЕРА ТВМУЛТИМЕДИЯ Инсталирано. Удължаване на оптиката за дистанционното за Цифровия тв тунер. И още веднъж схемата за релето,понеже има релета работещи на същия принцип и по същия начин но със различен номер и свързване на пиновете от описаните от мен. Успех колеги. Link to comment Share on other sites More sharing options...
halil buz Posted October 23, 2015 Report Share Posted October 23, 2015 мерсаж Цецо ,джиткам си С 6-цата и си пея ,благодаря ти много. Link to comment Share on other sites More sharing options...
steff55 Posted October 27, 2015 Report Share Posted October 27, 2015 Колега Цецо, между + и - на бобинката на релето диод ли има? Щото на схемата, която си дал има такъв. Ако има, какъв точно трябва да е? Не разбирам много от електротехника, и затова питам. Защо е там и каква му е функцията в случая? Link to comment Share on other sites More sharing options...
tseco Posted October 27, 2015 Report Share Posted October 27, 2015 Не няма външен диод директно + и –,на схемата е показано кога сработва релето за да прехвърля. Link to comment Share on other sites More sharing options...
steff55 Posted October 27, 2015 Report Share Posted October 27, 2015 Благодаря ти. И аз се зачудих, ама да питам по-добре. Страхотна тема! Евала! Link to comment Share on other sites More sharing options...
TiL Posted October 28, 2015 Report Share Posted October 28, 2015 Колеги за да се постави камера нали трябва да се извади навигацията? От къде да намеря щипките с които се вади? Link to comment Share on other sites More sharing options...
MOON Posted October 29, 2015 Report Share Posted October 29, 2015 (edited) http://olx.bg/ad/scheki-plastini-klyuchove-za-izvazhdane-na-radio-ID5sFUY.html#9906fc361c Даже и аз току що си поръчах да си имам. Edited October 29, 2015 by MOON Link to comment Share on other sites More sharing options...
TiL Posted October 29, 2015 Report Share Posted October 29, 2015 Тея в олх стават ли за рнс д? Link to comment Share on other sites More sharing options...
MOON Posted October 29, 2015 Report Share Posted October 29, 2015 Да. Има няколко варианта. Кажи просто на човека за каква навигация ти трябват и той ще ти изпрати за нея. Аз вече си поръчах за rns-d. Link to comment Share on other sites More sharing options...
TiL Posted October 29, 2015 Report Share Posted October 29, 2015 Ейсега му писах. Тамън ще избегна чакането от ибей. Link to comment Share on other sites More sharing options...
PLAMEN_79 Posted October 29, 2015 Report Share Posted October 29, 2015 аз си ги направи сам.от профил за гипсокартон.даже с обикновена ножица си ги изрязвах.за какво да даваш пари като сам може да си ги направиш Link to comment Share on other sites More sharing options...
Kstoichev Posted October 30, 2015 Report Share Posted October 30, 2015 Колега,как свали кората за да извадиш ти тунела.Аз съм с Аудио А4 Авант,и на мен ми се намира като теб.Със оригиналният тунер съм,но за да вържа цифров тунер към моя аналогови трябва да стигна до моя си тунер. Link to comment Share on other sites More sharing options...
TiL Posted November 3, 2015 Report Share Posted November 3, 2015 (edited) Айде и моята акамера пристигна от китай. Поръчах я на 28.10.2015 и пристигна днес. Ето линк към камерата http://www.aliexpress.com/item/FREE-SHIPPING-SONY-CCD-Chip-Car-Rear-View-Reverse-Parking-CAMERA-DVD-GPS-kits-for-AUDI/32235335089.html Направих глупост и не си поръчах безжични предаватели, но сега чакам ето тези http://www.aliexpress.com/item/2-4-Ghz-Wireless-Video-Transmitter-Receiver-Kit-For-Car-Monitor-To-Connect-The-Car-Rear/1928754943.html Та да ви питам кои кабели отзад са за светлината за заден ход? Днес съм нощна и смятам ако остане време утре или в другиден да действам. Междувременно и скобите за изваждане на навито са при мен Edited November 3, 2015 by TiL Link to comment Share on other sites More sharing options...
VBI Posted November 3, 2015 Report Share Posted November 3, 2015 (edited) Тази камера за сигнал PAL или NTSC е? Имаш ли и описанието? Колко време чака след като я поръча? Edited November 3, 2015 by VBI Link to comment Share on other sites More sharing options...
TiL Posted November 3, 2015 Report Share Posted November 3, 2015 За 6-7 дни дойде. Предполагам ще стане? Technique Parameter:Image sensors: 1/4" color sony CCD ChipTV System: NTSC defaultMinimum illumination. <0.1AGC: AutoBLC: AutoWhite Balance: AutoVideo Color: ColorfulEffective Pixels : 728x512Resolution : 520TV lines (Normal CMOS/CCD/CMD camera is 420 TV Lines)Video Output: 1.0Vp-p,75?Electronic Shutter: 1/60(NTSC)-1/10000S, 1/50(PAL)-1/10000SS/N ratio: Better Than 48dbLens Angle: 170 DegreeWaterproof Class:Ip 68Operation Temperature: -20°C+80°C RH95%Storage Temperature: -30°C+80°CWorking Power (DCV): 12Current consumption: 90mA Max Link to comment Share on other sites More sharing options...

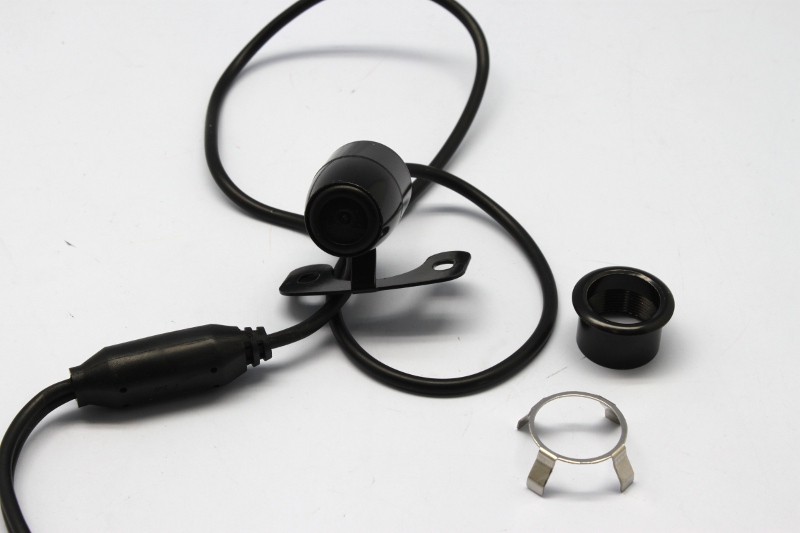

Angelpleven Posted November 3, 2015 Report Share Posted November 3, 2015 Аз ползвам тази,вече две години-няма нощен режим но светлините на колата са достатъчно силни и се вижда перфектно.Монтирана е под ключалката,която аз нямам Link to comment Share on other sites More sharing options...
VBI Posted November 3, 2015 Report Share Posted November 3, 2015 Ако имаш къде да превключи стандарта ще стане, но мисля че NTSC за камерите се ползва стандартно от Ауди. Пиши като я свържеш дали предава цветно и дали се е наложило изрично да конфигурираш NTSC. Link to comment Share on other sites More sharing options...
TiL Posted November 3, 2015 Report Share Posted November 3, 2015 Някой ще преведе ли тая снимка, че имам неяснотии.http://prikachi.com/images.php?images/383/8098383g.jpg Link to comment Share on other sites More sharing options...
tseco Posted November 4, 2015 Report Share Posted November 4, 2015 Изведи си АВ входа и ползвай метода който аз направих,с релето.Относно камерата,тя е НТСЦ ДВБ Тунерите също имат такъв стандарт както и навигацията която трябва да настроиш на същия стнадарт,иначе ще трепти картината. Link to comment Share on other sites More sharing options...
TiL Posted November 4, 2015 Report Share Posted November 4, 2015 (edited) Значи няма да слагам тунер, телевизия не гледам, а да сменям песните от дистанционно... тъпа история да го мъкна това дистанционно. Сега цел ми е да подкарам само камерата. Имам оригинална минидин с 50см кабел и в момента търся кой пин на кой проводник отговаря. Като гледам тая схема на снимката то 4 8 9 10 трябва да ги подвържа към единия извод на камерата 5 към другия към 11 шармовката на кабела а на 7 ми? от къде да го докарам тоя плюс, тва съпротивление къде се забожда?Също така се чудя дали да не изкарам аукс букса.Иначе проблема с правенето на смотани цд-та мисля да го реша като си купя дигитален чейнджър който се намира за 130-150лв. 1 - тънък проводник без изолация2 - кафяв тънък3 - бял тънък4 - черен дебел5 - отговаря на всека една шармовка от снопа на проводниците (проводник без изолация)6 - сив тънък7 - розов(поне такъв ми се вижда) тънък8 - син дебел9 - зелен дебел10 - червен дебел11 - шармовката на целия сноп, отговаря на куплунга на буксата. Утре ще пробвам да подкарам камерата. Ако имам някъде грешка в определянето на пиновете и проводниците на оригиналната букса ще я редактирам. Edited November 4, 2015 by TiL Link to comment Share on other sites More sharing options...
TiL Posted November 5, 2015 Report Share Posted November 5, 2015 (edited) Вади ми черен екран като цъкна тв. Подадох захранване на камерата директно, не съм я монтирал. По спомен мисля, че рнс трябва да се кодира за камерата, прав ли съм? От това ли да е черния екран или съм объркал някъде?Едит:Камерата тръгна, но картината е чернобяла и трепти, картината не се включва автоматично при задействане на камерата. Edited November 5, 2015 by TiL Link to comment Share on other sites More sharing options...
VBI Posted November 5, 2015 Report Share Posted November 5, 2015 (edited) Тук идва въпроса каква трява да ти е камерата - PAL или NTSC за да работи както трябва с твоята мултимедия RNS-D? Аз избързах и купих PAL, а трябваше да е NTSC (такава трябва да е за моя MMI) и сега при мен излиза черно бяло на екрана. Така, че ако твоята е NTSC, а ти трябва PAL, можем да ги разменим, виждат ми се еднакви на външен вид . Edited November 5, 2015 by VBI Link to comment Share on other sites More sharing options...
tseco Posted November 5, 2015 Report Share Posted November 5, 2015 Опитах да помогна но явно четете между редовете. Link to comment Share on other sites More sharing options...
TiL Posted November 5, 2015 Report Share Posted November 5, 2015 Изведи си АВ входа и ползвай метода който аз направих,с релето.Относно камерата,тя е НТСЦ ДВБ Тунерите също имат такъв стандарт както и навигацията която трябва да настроиш на същия стнадарт,иначе ще трепти картината. Леле голяма разправия! Като се закучиха тия маншони.... вече кабеляка е прекаран в купето, но не съм свързал камерата(5м видео кабел ще ми дойде къс май). Я кажи как се настройва навигацията за да вади цветна картина и да не прескача? Link to comment Share on other sites More sharing options...
tseco Posted November 5, 2015 Report Share Posted November 5, 2015 Лошо,току що забелязях че няма как да промениш системата без аналоговия тунер.Когато е наличен аналогов тунер има меню тв стандарт от където той се семня,в АВ режим обаче той не е активен,има само корекция на картина. А това е в АВ режим. Утре ще проверя с Ваг Ком-а дали може да се промени стандарта,предполагам че може,иначе няма как да стане. Link to comment Share on other sites More sharing options...
